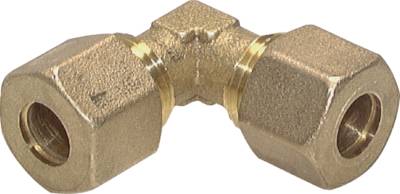

Winkel-Klemmringverschraubungen, alle Größen

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
